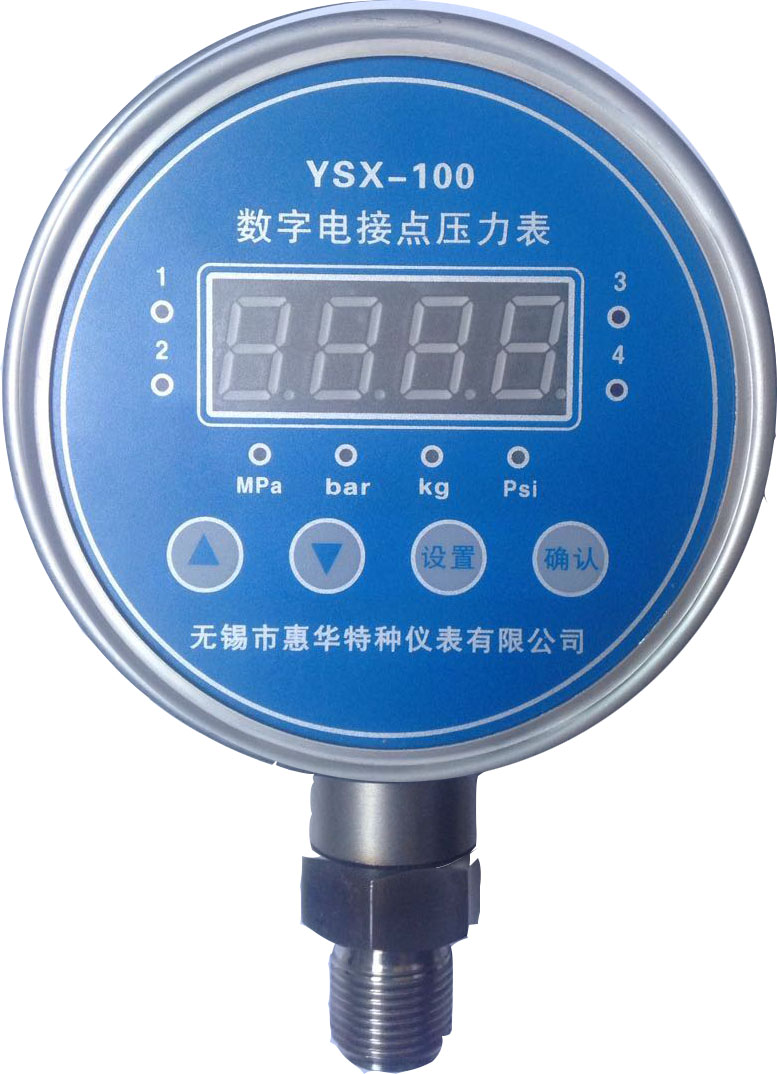

YSX100数显电接点压力表使用说明书

数显电接点压力表是公司精心开发的新款集压力显示、信号控制于一体的智能产品，采用高精度扩散硅压力传感器、高速模数转换芯片，结合各种压力控制实用模块的软件程序，具有性价比高、工作稳定可靠、使用寿命长等优点。

一、功能特点：

1、四位LED数码显示，压力读数清晰直观，无视觉误差。

2、MPa、bar、Kg、Psi，四种压力单位任意切换。

3、一点、二点、三点、四点开关信号输出，且常开常闭可任意设置。

4、多种模块预置功能，智能化信号输出，使电路过程控制更加简单。

5、多种信号输出形式，继电器、晶体管PNP，晶体管NPN可选，输出功率大，内置继电器采用欧姆龙品牌。

6、多种电压适应功能，AC220V、DC24V、DC12V。

7、最高压力限制功能，具有压力源过载保护设置，使设备免受超压使用的不安全状态。

8、参数设置密码锁定功能，防止非法改变参数而影响设备的正常运行。

9、快速信号采集功能，800次/秒。实时控制更加精准。

10、径向、轴向安装任选，外形尺寸安装形式可与指针表直接互换。

二、按键功能说明：

1、在压力显示页面，长按“确定”键可使压力显示手动归“0”。（须在无压力状态下归“0”。）

2、按“▽”键可进行四种压力单位转换。

3、按“设置”键相应的指示灯闪烁，表示可以设置参数。

4、在压力显示页面，长按“△”键可进入功能区进行智能控制设置。

三、压力参数设置：

压力参数设置有二种方式，出厂默认是“连加连减”方式、另一种是“移位加减”方式，需进入功能区进行设置。

1、“连加连减”参数设置。

1.1在压力页面下，按“设置”键，相应的指示灯闪烁，表示可以设置参数。1号灯闪烁，表示可设置下限参数、2号灯闪烁，表示可设置上限参数、3号灯闪烁，表示可设置第二下限参数、4号灯闪烁，表示可以设置第二上限参数。

1.2相应的指示灯闪烁后，长按“△”或“▽”键，数字连续增加或连续减少，点动“△”或“▽”键，数字加一或减一。

1.3按“确定”键，确认操作并保存参数。指示灯停止闪烁。

1.4重新按下“设置”键，相应指示灯闪烁，重复1.1-1.3操作，可设置其它参数。

2、“移位加减”参数设置。

2.1在压力页面，长按“△”键直至显示“000”且第一位“0”闪烁，表示进入功能区。

2.2按“△”或“▽”键将数据设置为“400”且第一位“4”闪烁。

2.3按“确定”键确认操作，退出功能区。

2.4按“设置”键，相应的指示灯闪烁，表示可设置参数。

2.5按“△”或“▽”键，每按一次数值加一或减一。

2.6按“设置”键，闪烁移位。

2.7重复2.5~2.6操作，进行参数设置。

2.8按“确定”键，确认操作，保存数据。

2.9再按“设置”键，相应的指示灯闪烁，表示可设置参数。重复2.5~2.8操作，进行其它参数设置。

2.10如果要退出“移位加减”方式，需进行2.1~2.3操作一次，方可退出。

四、最高压力限制功能设置：

1、按“△”键直至页面显示为“000”且第一位“0”闪烁。

2、按“△”或“▽”键使页面第一位为“1”，即“100”且第一位“1”闪烁。

3、按“确定”键进入最高压力限制功能区，此时显示的数值为压力表最高量程。

4、按“△”或“▽”键改变数值。

5、按“设置”键移位。

6、按“确定”键确认操作并保存数据。

注意：用户设置的数值大于最高量程仪表将不予理会，设置的数值低于最高量程时才会被保存。之后上、下限压力参数设置不能超出设置的上限数值。

五、压力参数密码锁定设置：

1、按“△”键直至页面显示为“000”且第一位“0”闪烁，表示进入功能设置。此后的按键功能“△”数字增加、“▽”数字减少、“设置”闪烁移位、“确定”确认操作。

2、按“△”或“▽”键使页面显示第一位为“2”，即“200”且第一位“2”闪烁。按“确定”键进入压力参数限制功能设置。按“△”或“▽”键使页面第一位到第三位为“1”。不管第四位数值即“111X”。按“确定”键确认操作。此时设置的压力控制参数被锁定。如果想重新改变参数，必须进入此页面改动 “111X”的数据方可解锁。

六、模块预置功能设置：

2、按“△”或“▽”键使页面显示第一位为“2”，即“200”且第一位“2”闪烁。

3、按“确定”键进入模块预置功能。（此页面和压力参数密码锁定功能是同一页面。）

4、按“设置”键使闪烁移至第四位。

5、按“△”或“▽”键改变数字。（1.恒压模式、2.复合模式⑴、3.复合模式⑵）按“确定”键确认操作。

6、模块预置功能说明。

1.恒压模式：	压力低于下限	下限有输出信号、上限无输出信号。
1.恒压模式：	压力高于上限	下限无输出信号、上限有输出信号。
2.复合模式⑴：	压力低于下限	下限、中限有信号、上限无信号。
	压力高于中限	下限无信号、中限有信号、上限无信号。
	压力高于上限	下限、中限无信号、上限有信号。
	压力低于中限	中限有信号、上限无信号。
3.复合模式⑵：	压力低于下限	下限、中限有信号、上限无信号。
	压力高于上限	下限、中限无信号、上限有信号。
	压力低于中限	中限有信号、上限无信号

采用以上3种模块功能的任何一种功能，其常开常闭功能不可改变。

七、常开常闭功能设置：

2、按“△”或“▽”键使页面显示第一位为“3”，即“300”且第一位“3”闪烁。

3、按“确定”键进入输出信号常开、常闭设置，“0”表示常闭、“1”表示常开。按“△”或“▽”键设置“0”或“1”，按“设置”键闪烁移位，按“确定”键确认操作。

八、压力记忆功能设置：

1、压力记忆是压力表在压力测量中，压力达到的最高值，此时压力一旦下降其最高值被记忆并显示在页面上。此功能可测试产品的耐压性能，俗称“爆炸”压力。压力记忆功能的压力表在应用中一旦产生压力，需待被测压力归“0”后，按“确定”键取消记忆值后，方可进行第二次测量操作。

2、此功能须在订购时，由生产方定置此功能，用户只能根据定置功能进行使用。

接线方式：

五芯四线（24V晶体管输出）

五芯五线（24V继电器输出）

五芯五线（220V继电器输出）

对应接线：

1、24+ 2、24-

（棕色/蓝） （黑色）

3、 4、下限 5、上限

（绿色） （红色）

对应接线：

1、24+ 2、24-

（棕色/蓝） （黑色）

3、公共 4、下限 5、上限

（黄色） （绿色） （红色）

对应接线：

1、L 2、N（220V）

（棕色/蓝） （黑色）

3、公共 4、下限 5、上限

（黄色） （绿色） （红色）

注意事项：数显电接点压力表有电源线，电源有AC220V、DC24V、DC12V之分，而且DC电源有“+”、“-”之分，切不可接错，以免造成仪表损坏。用户在使用前应反复阅读说明书并根据接线图或电线颜色接线，接好后仔细检查，确定无误后再通电使用。
